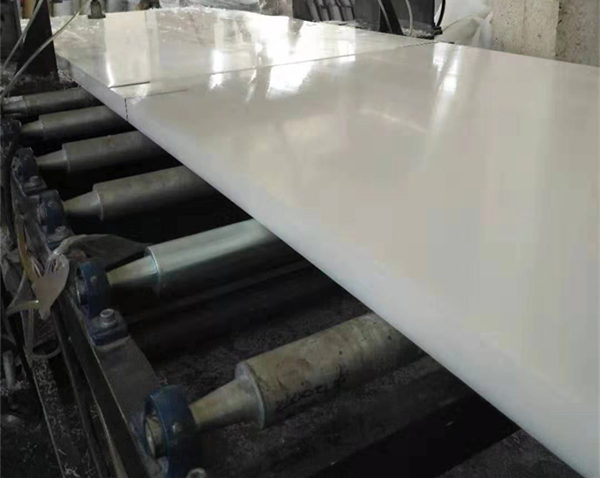

FRPP板是綠色環(huán)保材料，可以回收再利用。FRPP板回收材料的處理工序，先按材質(zhì)不同進行人工分檢物料，然后進行粉碎、清洗、干燥后備用。回收料的再生工序按照不同的配方要求，在回收料中添加各種填料、助劑用單螺桿擠出機造粒后備用。模板生產(chǎn)工序不同的再生料應(yīng)按照不同的工藝加工成所需的模板，模板出廠前也必須進行產(chǎn)品的質(zhì)量檢驗。

FRPP板具有質(zhì)輕、厚度均勻、表面光滑平整、耐熱性好、機械強度高、優(yōu)良的化學(xué)穩(wěn)定性和電絕緣性等特征，F(xiàn)RPP板廣泛應(yīng)用于化工容器、機械、電子、電器、食品包裝、裝潢和水處理等領(lǐng)域，F(xiàn)RPP板實用溫度可達100度。FRPP板主要顏色有白色、微機色，F(xiàn)RPP板易焊接和加工，具有優(yōu)越的耐化性，耐熱性及耐沖擊性、無味是目前符合環(huán)保要求之工程塑料之一。

大多數(shù)FRPP板可以采用熱氣焊，要獲得焊縫強度，焊條必須用與基材相同的材料制成，一般的熱氣溫度是350度。半結(jié)晶材料的熱氣溫度是熔點80度至100度以上。FRPP板焊接工具的移動速度通常為0.1至0.3m/min，焊槍沿著連接軸，以鐘擺形式移動，可以獲得較好的效果，焊條和焊接零件間的夾角應(yīng)接近90°，氣體流速范圍為16-60升/分。

FRPP板采用玻璃纖維、金屬添加劑或熱塑橡膠的方法對PP進行改性，PP的流動率MFR范圍在1~40，低MFR的PP材料抗沖擊特性較好但延展強度較低。對于相同MFR的材料，共聚物型的強度比均聚物型的要高。由于結(jié)晶，PP的收縮率相當高，一般為1.8~2.5%，并且收縮率的方向均勻性比PE-HD等材料要好得多，加入30%的玻璃添加劑可以使收縮率降到0.7%。均聚物型和共聚物型的PP材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。
